闸阀系列

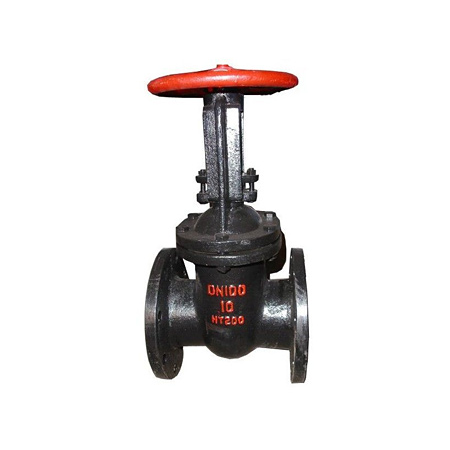

明杆铸铁闸阀闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降。全国服务热线：13729927285

产品详情

产品简介/ Product Introduction

闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质;闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。暗杆闸阀的传动螺纹位于阀体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降。因此,阀门的高度尺寸小。

暗杆闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。

产品特点 / Features

1、本阀适用于液、气介质管路和设备，作为接通和断流之用。
2、本阀特别适用于双向流通管路、直通式管路，流阻小。
3、本阀启闭较省力，不易产生水锤现象，易于安装。
4、密封副采用不锈钢材料，具有耐磨损，防腐蚀等特点。
5、手轮顺时针为关，反之为开，不允许借助任何杠杆。

产品参数 / Product parameters

主要性能参数：
适用温度	≤200℃
适用介质	水、油品、气及非腐蚀性介质
主要零部件	阀体、阀板、阀杆、密封面、阀盖
主要材料	铸铁

类型	公称通径DN(mm)	L	D	D1	b	Z-Φd	H	Do	重量 weight
暗杆	40	165	150	110	18	4-Φ19	257	140	10/11
	50	178	165	125	20	4-Φ19	290	160	16/17
	65	190	185	145	20	4-Φ19	315	160	20/21
	80	203	200	160	22	8-Φ19	362	200	26/28
	100	229	220	180	24	8-Φ19	397	200	33/35
	125	254	250	210	26	8-Φ19	447	240	46/49
	150	267	285	240	26	8-Φ23	500	240	65/70
	200	292	340	295	26/30	8-Φ23/12-Φ23	597	320	101/108
	250	330	395/405	350/355	28/32	12-Φ23/12-Φ28	735	320	163/188
	300	356	445/460	400/410	28/32	12-Φ23/12-Φ28	840	400	226/260
	350	381	505/520	460/470	30/36	16-Φ23/16-Φ28	925	400	290/334
	400	406	565/580	515/525	32/38	16-Φ28/16-Φ31	1087	500	410/472
	450	432	615/640	565/585	32/40	20-Φ28/20-Φ31	1175	500	620/710
	500	457	670/715	520/650	34/42	20-Φ28/20-Φ34	1440	500	760/875
	600	508	780/840	725/770	36/48	20-Φ31/20-Φ37	1585	500	1000/1150
明杆	40	165	150	110	18	4-Φ19	252	135	11/12
	50	178	165	125	20	4-Φ19	295	180	17/18
	65	190	185	145	20	4-Φ19	330	180	21/22
	80	203	200	160	22	8-Φ19	382	200	27/28
	100	229	220	180	24	8-Φ19	437	200	35/37
	125	254	250	210	26	8-Φ19	508	240	46/49
	150	267	285	240	26	8-Φ23	580	240	66/70
	200	292	340	295	26/30	8-Φ23/12-Φ23	760	320	103/108
	250	330	395/405	350/355	28/32	12-Φ23/12-Φ28	875	320	166/190
	300	356	445/460	400/410	28/32	12-Φ23/12-Φ28	1040	400	238/274
	350	381	505/520	460/470	30/36	16-Φ23/16-Φ28	1195	400	310/356
	400	406	565/580	515/525	32/38	16-Φ28/16-Φ31	1367	500	440/506
	450	432	615/640	565/585	32/40	20-Φ28/20-Φ31	1460	500	660/759
	500	457	670/715	620/650	34/42	20-Φ28/20-Φ34	1710	500	810/932
	600	508	780/840	725/770	36/48	20-Φ31/20-Φ37	2129	500	1100/1256
