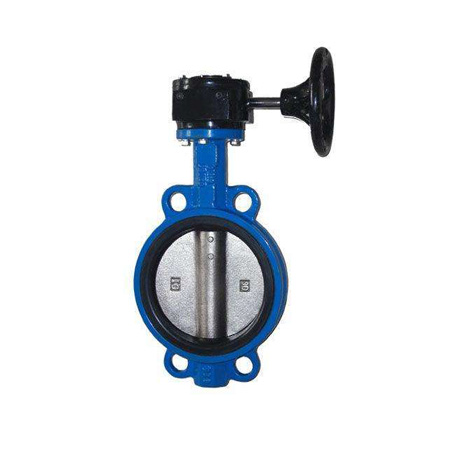

蜗轮对夹蝶阀此阀尺寸小，重量轻，可在各种介质管道中作为截断、调节流量的设备。通过选用不同材质的阀板和密封座,以及板、轴通过无销连接可用于更恶劣的工况，如脱硫、真空、海水淡化系统等。凸耳对夹式蝶阀可实现阀门的下游管线及设备在线修复，并且该阀可实现阀门的下游管线及设备在线修全国服务热线：13729927285

产品详情

产品简介/ Product Introduction

此阀尺寸小，重量轻，可在各种介质管道中作为截断、调节流量的设备。通过选用不同材质的阀板和密封座，以及板、轴通过无销连接可用于更恶劣的工况，如脱硫、真空、海水淡化系统等。凸耳对夹式蝶阀可实现阀门的下游管线及设备在线修复，并且该阀可实现阀门的下游管线及设备在线修复，并且该阀可安装在管端作为排气阀使用。

此阀适用在石油、化工、食品、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上，可在多种腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管和容器上作为调节和截流设备使用。

产品特点 / Features

1、小型轻便，容易拆装及维修，并可在任意位置上安装。
2、结构简单、紧凑、90°运转启闭迅速。
3、操作扭矩小，省力轻巧。
4、达到完全密封，气体试验泄露为零。
5、选择不同零部件材质，可适用多种介质。
6、流量特性趋于直线，调节性能好。
7、启闭试验次数多达数万次、寿命长。
8、凡使用闸阀、截止阀、旋塞、胶管阀及隔膜阀的管路，均可用该阀替换，订货时该阀加带副管供货即可。

产品参数 / Product parameters

主要性能参数：
公称压力	PN 1.0/1.6Mpa
适用温度	≤120℃
适用介质	水、空气、食品、油品
主要零部件	阀体、阀瓣、阀杆、阀座、转轴
主要材料	铸铁、球墨铸铁、碳钢、不锈钢

规格DN	A	B	C	D	L	D1	D2	Φ1	Φk	E	R1	R2	Φ2	f	J	X	W*W	重量
规格DN	A	B	C	D	L	D1	D2	Φ1	Φk	E	（PN10）	(PN16)	Φ2	f	J	X	W*W	Weight（kg）
32	125	73	32.9	35.8	32	100	100	7	65	50	R9.5	R9.5	12.6	10			9*9	1.6
40	125	73	33	39	32	110	110	7	65	50	R9.5	R9.5	12.6	10			9*9	1.8
50	125	73	43	52	32	125	125	7	65	50	R9.5	R9.5	12.6	10			9*9	2.3
65	136	82	46	64	32	145	145	7	65	50	R9.5	R9.5	12.6	10			9*9	3.3
80	142	91	45.21	78	32	160	160	7	65	50	R9.5	R9.5	12.6	10			9*9	3.7
100	163	106	52.07	104	32	180	180	10	90	70	R9.5	R9.5	15.77	12			11*11	5.2
125	176	128	55.5	123	32	210	210	10	90	70	R9.5	R9.5	18.92	12			14*14	7.5
150	196	143	55.75	155	32	240	240	10	90	70	R11.5	R11.5	18.92	12			14*14	8.7
200	228	170	60.58	202	45	295	295	12	125	102	R11.5	R11.5	22.1	15			17*17	15
250	258	204	68	250	45	350	355	12	125	102	R11.5	R14	28.45	15			22*22	23
300	292	239	76.9	301	45	400	410	12	125	102	R11.5	R14	31.6	15			22*22	35
350	336	267	76.17	333.3	45	460	470	14	150	125	R11.5	R14	31.6	18	34.6	8		45
400	365	297	85.7	389.6	51	515	525	18	175	140	R14	R15.5	33.15	23	36.15	10		65
450	400	315	104.6	440.5	51	565	585	18	175	140	R14	R14	38	23	10.95	10		86
500	440	348	130.28	492	64	620	650	18	175	140	R14	R14	41.14	27	44.12	10		130.5
600	525	467	151.36	593	70	725	770	22	210	165	R15.5	R15.5	50.65	27	54.62	16		190.6
